EMI Ferrite Core

V180322H Noyau de ferrite EMI pour le transformateur de courant d'Eddy isolant

Toutes Les Catégories

Anneaux de ferrite autour des câbles

agrafe sur le noyau de ferrite

Rupture sur l'obstruction de ferrite

Noyau de ferrite plat

Nous contacter

Miss. Vicky Lee

vip6@szviip.com

19925448748

Contactez-nous maintenant

V180322H Noyau de ferrite EMI pour le transformateur de courant d'Eddy isolant

Nom De Marque:	VIIP
Numéro De Modèle:	V180322H
Nombre De Pièces:	100 pièces
Prix:	Négociable
Conditions De Paiement:	T/T, Western Union

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Rohs Reach

Matériel:

Nom du produit:

matériaux ferritiques

Application du projet:

pour transformateurs

Modèle:

V180322H

Capacité d'approvisionnement:

5k pour une semaine

Mettre en évidence:

Le noyau de ferrite du transformateur EMI

V180322H Noyau de ferrite EMI

Isolement du noyau de ferrite EMI du transformateur Eddy

Description du produit

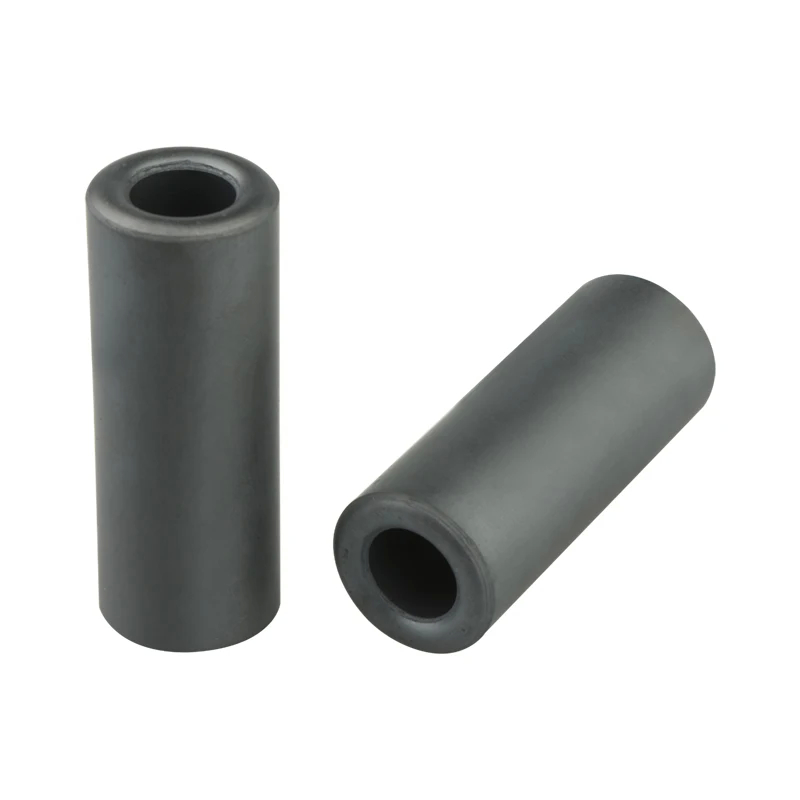

Transformateur de noyau de ferrite EMI Noyau de ferrite de ferrite Toroïde

Détail rapide:

1.Modèle:Cœur de ferrite transformateur/anneau de ferrite isolant
2.Nombre de partie: V180322H
3.Taille:OD=17,42mm ID=9,53mm H=28,58mm
MOQ: 100 pièces

Dimension (mm)

V180322H Noyau de ferrite EMI pour le transformateur de courant d'Eddy isolant 0

Une	17.42 ± 0,5 mm
B. Pour	28.58 土 0,75 mm
C	90,53 ± 0,3 mm

Définition:

C'est un anneau de ferrite, pas un aimant.

Il a les caractéristiques d'isoler le courant de tourbillon, de faible perméabilité et d'interférence de retenue.

Caractéristiques électriques

项目 Testez le sujet +	Performance électrique Caractéristiques électriques						尺寸 ((Unit: mm) Dimension (unité:皿)
	Q. Je vous en prie.	L	Zl	Z2	Z3	Z4	Une	B. Pour	c	D	E	F
			144REF	214	410REF		17. 42	28.58	9, 53
			- Je ne sais pas.	- Je ne sais pas.	- Je ne sais pas.		0. 5	0. 75	0.3
			- Je ne sais pas.		- Je ne sais pas.		0. 5	0. 75	0.3
1			138. 6	218. 2	441. 2		17. 30	28.30	9. 35
2			140. 2	228.4	440.4		17. 40	28.40	9. 37
3			140. 0	228. 2	438.2		17. 20	28.20	9.40
4			139. 7	223. 0	439.0		17. 29	28.32	9.43
5			140. 4	218. 6	440.6		17. 35	28.34	9.41
6			138. 2	218.4	441. 4		17. 36	28.28	9.45
7			139. 3	219. 1	441. 1		17. 144	28.25	9. 38
8			138.8	220.8	438.8		17. 28	28.33	9. 36
9			139. 9	221. 6	438.6		17. 27	28.29	9.44
10			140. 1	220.4	439.4		17. 19	28.31	9.41
x			139. 52	221. 67	439.87		17. 30	28.30	9.40
N N			y	y	y		y	y	y

Les spécifications:

V180322H Noyau de ferrite EMI pour le transformateur de courant d'Eddy isolant 1

Applications:

Largement utilisé dans les transformateurs de puissance, les transducteurs de courant, les transformateurs d'instruments, les inducteurs, les étouffants, les ballasts, les stabilisateurs et régulateurs de tension, les transformateurs de soudage, les transformateurs à large bande,filtres, etc.

V180322H Noyau de ferrite EMI pour le transformateur de courant d'Eddy isolant 2

Comment choisir le clip sur le noyau de ferrite

Lors du choix d'un noyau de ferrite clip-on pour la suppression des IEM, plusieurs facteurs doivent être pris en compte pour s'assurer que le noyau est efficace pour l'application spécifique.

Diamètre du câble: sélectionnez un noyau de ferrite compatible avec le diamètre du câble ou du fil sur lequel il sera installé.Il est donc important de choisir un noyau qui peut se fixer sur le câble sans être trop lâche ou trop serré.

Plage de fréquences: déterminer la plage de fréquences de l'interférence électromagnétique à supprimer.Différents matériaux de ferrite et conceptions de noyau sont optimisés pour des plages de fréquences spécifiques. Choisissez un noyau de ferrite adapté à la gamme de fréquences de l'EMI à atténuer.

Matériau et impédance: les noyaux de ferrite sont disponibles dans différents matériaux et avec des caractéristiques d'impédance différentes.Le matériau et l'impédance du noyau de ferrite doivent être choisis en fonction du type d'EMI et de l'impédance du câble ou du circuitLes noyaux ferrite à impédance plus élevée sont plus efficaces pour supprimer l'EMI à haute fréquence.

Les étiquettes:
