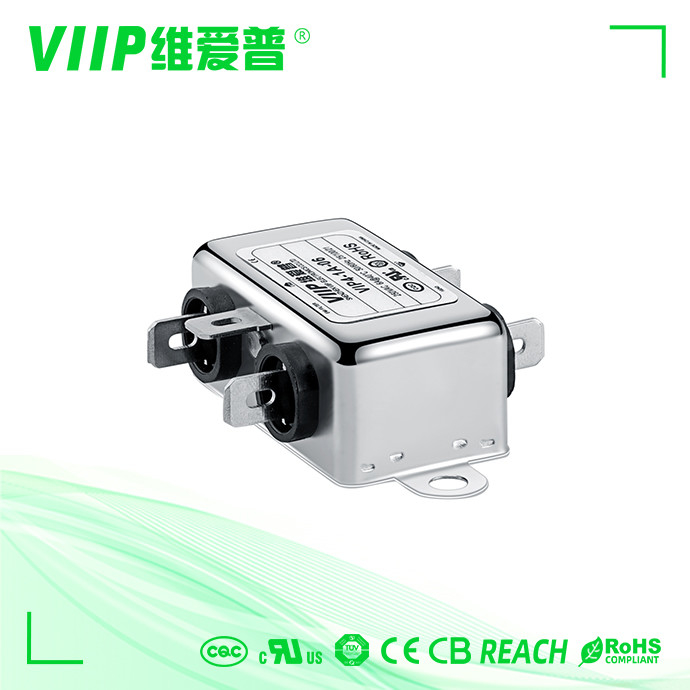

service informatique d'EMI Power Line Filters For monophasé à C.A. et systèmes de réseau

Nom De Marque:	VIIP WeiAiPu
Numéro De Modèle:	VIP4-1A-04 (B041W0824)
Nombre De Pièces:	1 PCS
Prix:	Négociable
Détails De L'emballage:	333318
Conditions De Paiement:	T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

CE TUV UL CQC

Courant évalué:

Type:

Filtre d'EMC

Fonction de transfert:

Filtre d'IEM à C.A.

Fréquence centrale nominale:

150KHZ~30MHZ

Certification:

CE ROHS

Application:

Équipements médicaux

Impédance d'entrée:

MINUTE 500VDC/100MOHM

Plage de fréquences:

150 kHz à 30 GHz

Température de stockage:

-40°C à +85°C

Nom de l'article:

EMI Filter

Fréquence de fonctionnement:

50/60 Hz

Fréquence nominale du centre:

50/60Hz, 10KHZ~30MHZ, 50/60Hz ((MHz)

Les dimensions:

Différent selon le modèle

Port:

Je suis à Shenzhen.

Style de finition:

Pions de soudure

Courant nominal:

Différent

le poids:

290 g à 1000 g

Résistance à l'isolation:

≥ 100 MΩ

Conforme à la norme Rohs:

- Oui, oui.

Humidité:

≤ 95%RH

Capacité d'approvisionnement:

2000 PCs d'ici 10-15 jours

Mettre en évidence:

4A EMI Power Line Filters

Systèmes informatiques EMI Power Line Filters

Monophasé EMI Filter de systèmes de réseau

Description du produit

Usage universel EMI Power Line Filters monophasée de haute performance

Petit groupe rapide monophasé d'EMI Power Line Filters d'usage universel de haute performance :

Point d'origine	La Chine
Number modèle	VIP4-1A-04 (B041W0824)
Impédance d'entrée	50Ω
Perte par insertion	30-100dB
Entre phases	1760VDC
Fréquence centrale nominale	10KHZ~30MHZ
Certificat	ISO9001 CE ROHS TUV
Fréquence d'opération	50/60HZ
Température ambiante	25 / 085/21

Caractéristiques et avantages pour le filtre d'IEM monophasé à C.A. :

150 kilohertz de 一 30 mégahertz de broadbandhigh efficiencyfiltering, augmentent particulièrement le filteringeffect basse fréquence entre 10 KHz150 kilohertz.

Conçu secialy pour le tansmssion de l'équipement militaire par CE102 inGJB151A/152A

Caractéristiques pour le filtre d'IEM monophasé à C.A. :

caractéristiques pour des filtres d'IEM monophasé

1. Courant évalué : 0.5A-300A

terminaux 2.Various : fil, crochet de soudure, goujon, TB, etc.

versions 3.Optional médicales (type de H)

les versions 4.Custom spécifiques sont disponibles sur demande

Filtres d'usage universel à C.A. avec la bonne plage de fréquence 150KHz-30MHz d'atténuation

Structure compacte, rapport élevé de représentation-coût, facile à installer, sûr et fiable

Les séries de VIP4 -1A et de VIP4 -1B sont les filtres en une étape de commonmode avec presque la même flotte de filtrage, seulement légère differen le courant différent

Les versions à haute tension au-dessus de 380VAC sont également disponibles

L'usage universel EMI Power Line Filters monophasée de haute performance tabule

Numéro de la pièce.	Actuel évalué [A]	250VAC/50Hz @ 20C Courant de fuite [mA]	Dimensions physiques	Schémas électriques	Terminaux			Poids [g]
Numéro de la pièce.	Actuel évalué [A]	250VAC/50Hz @ 20C Courant de fuite [mA]	Dimensions physiques	Schémas électriques	vis	TB	fils	Poids [g]
VIP1-1A-01	1A	<0>	Figue 1	Figue 1	- - -	- - -	0	65
VIP1-1A-03	3A	<0>	Figue 1	Figue 1	- - -	- - -	0	65
VIP1-1A-06	6A	<0>	Figue 1	Figue 1	- - -	- - -	0	65
VIP1-1A-10	10A	<0>	Figue 2	Figue 1	- - -	0	- - -	75
VIP4-1B-06	6A	<1>	Figue 3/Fig4	Figue 2	M4	0	- - -	140
VIP4-1B-10	10A	<1>	Figue 3/Fig4	Figue 2	M4	0	- - -	170
VIP4-1B-20	20A	<1>	Figue 3/Fig4	Figue 2	M4	0	- - -	170
VIP4-1B-30	30A	<1>	Figue 5	Figue 2	M6	- - -	- - -	320
VIP4-1B-50	SOA	<2>	Figue 5	Figue 2	M6	- - -	- - -	600
VIP4-1B-100	100A	<2>	Figue 5	Figue 2	M8	- - -	- - -	1380
VIP4-1B-150	150A	<2>	Figue 5	Figue 2	M10	- - -	- - -	1900
VIP4-1B-200	200A	<2>	Figue 5	Figue 2	M10	- - -	- - -	1900

			B	C	D	E	F	G	H		K	L	M	N	p	Q
VIP4-1B		51	51	29	73	---	73	63	---	Φ4.5	25	10	22	---	15,5	6.3*0.8
	6A								---
		51	51	29	86	---	86	63	---	Φ4.5	25	10	9	3,4	15,5	M4
									---
		51	51	29	73	---	73	63	---	Φ4.5	25	10	22	---	15,5	6.3*0.8
	10A								---
		51	51	29	86	---	86	63	---	Φ4.5	25	10	22	3,4	15,5	M4
									---
		51	51	29	73	---	73	63	---	Φ4.5	25	10	22	---	15,5	6.3*0.8
	20A
		51	51	29	84	---	84	63	---	Φ4.5	25	20	8,5	2,5	---	M4

	30A	63	51	38	85	---	104	75	---	Φ5.0	25	25	9	3,8	---	M6

	50A	96	80	42	---	105	137	50	95	Φ4.0	6	42	20	20	3,4	M6

	100A	120	100	50		130	184	80	115	Φ4.0	6	66	28	10	9	M8

	150A	150	105	60		135	214	90	120	Φ4.0	6	50	35	15	4,8	M10

	200A	150	105	60		135	213	90	120	Φ4.0	6	50	35	15	4,4	M10

Tolérances		±1	±1	土 1	土 1	±1	±1	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5

Notre société

1.Customized : Nous avons une équipe professionnelle de R&D ; nos objectifs est nous ne laisseront pas des clients

dépensez n'importe quel argent supplémentaire.

société 2.Listed : Les entreprises de pointe nationales, l'assurance de marque, la qualité fiable, et nous avons les certifications de produit appropriées.

essai 3.Rectification : Nous coopérons avec les laboratoires de recherche scientifiques supérieurs à fournir librement

Support technique de rectification d'EMC, échantillons ; et essai libre de conduction.

production 4.Scale : Technologie d'automation, production d'échelle, grand prix, excellent, service,
