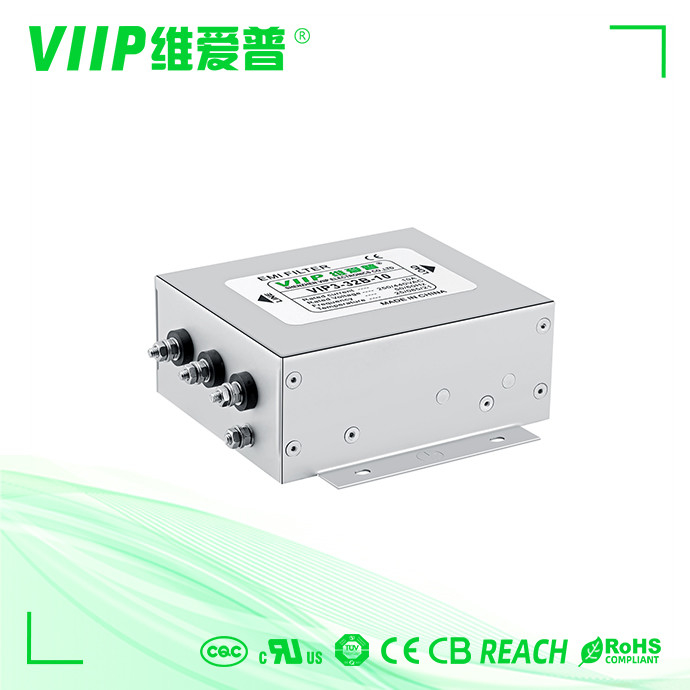

Filtre de bruit passe-bas d'entrée à C.A., filtre d'EMI de 3 phases pour l'inverseur

Nom De Marque:	VIIP WeiAiPu
Numéro De Modèle:	VIP3-31A-40
Nombre De Pièces:	1 PCS
Prix:	Négociable
Détails De L'emballage:	333318
Conditions De Paiement:	T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE TUV UL CQC

Nom du produit:

FILTRES EMI AC 3 PHASES

Tension nominale:

110/250 VCA

Courant nominal:

5 pièces

Taper:

Filtre CEM

Application:

Équipements électroniques

Impédance d'entrée:

MINUTE 500VDC/100MOHM

Plage de fréquences:

150 kHz à 30 GHz

Température de stockage:

-40°C à +85°C

Nom de l'article:

EMI Filter

Fréquence de fonctionnement:

50/60 Hz

Fréquence nominale du centre:

50/60Hz, 10KHZ~30MHZ, 50/60Hz ((MHz)

Les dimensions:

Différent selon le modèle

Port:

Je suis à Shenzhen.

Style de finition:

Pions de soudure

Courant nominal:

Différent

Le poids:

290 g à 1000 g

Résistance à l'isolation:

≥ 100 MΩ

Conforme à la norme Rohs:

- Oui, oui.

Humidité:

≤ 95%RH

Capacité d'approvisionnement:

2000 pièces dans les 10-15 jours

Mettre en évidence:

Filtre de bruit passe-bas EMI

Filtre de bruit passe-bas de l'onduleur

Filtre EMI triphasé 40A

Description du produit

Le bruit de filtre passe-bas filtre le filtre EMI d'entrée de 3 phases à C.A. pour l'inverseur

Description:

1, courants nominaux de 0,5 à 2000A

2, performances d'atténuation élevées jusqu'à 30 MHz

3, tension nominale 440VAC pour une acceptation mondiale

4, approbations : CE, ROHS

Spécification:

Article	Filtre EMI triphasé 3 lignes VIIP
Numéro d'article	VIP3-31A-40
Tension nominale	250/440 VCA, 50/60 Hz
Fréquence de fonctionnement	CC à 60Hz
Courants nominaux	3~200A@40°C
Classement Hipot	LL 2250VDC
	LG 2700VDC
Catégorie climatique	-25°C~+85°C(25/85/21)
Conception correspondant à	UL1283, CSA C22.2 n° 8,
	CEI/EN 60939,
	CQC GB 15288/GB 15287-2008
Inflammabilité	UL94V-0

Caractéristiques:

Numéro de pièce	Courant nominal [A]	250 VAC/50 Hz à 20 C Courant de fuite [mA]	dimensions physiques	Schémas électriques	Terminaux	Poids [g]
VIP3-31A-06	6A	<2.0mA	Fig. 1	Fig. 1	M4	380
VIP3-31A-10	10A	<2.0mA	Fig. 1	Fig. 1	M4	510
VIP3-31A-20	20A	<2.0mA	Fig. 1	Fig. 1	M4	600
VIP3-31A-30	30A	<2.0mA	Fig. 1	Fig. 1	M6	640
VIP3-31A-40	40A	<2.0mA	Fig. 1	Fig. 1	M6	640
VIP3-31A-50	50A	<3.0mA	Figure 2	Fig. 1	M6	1000
VIP3-31A-80	80A	<7.0mA	Figure 2	Fig. 1	M8	3000
VIP3-31A-100	100A	<7.0mA	Figure 2	Fig. 1	M8	3000
VIP3-31A-150	150A	<7.0mA	Figure 2	Fig. 1	M10	3200
VIP3-31A-200	200A	<7.0mA	Figure 2	Fig. 1	M10	3200

Schéma électrique :

Filtre de bruit passe-bas d'entrée à C.A., filtre d'EMI de 3 phases pour l'inverseur 0

Dimension mécanique (unité : mm)

	UNE	B	C	E	F	g	H	je	J	K	L	M	N	p	Q
6A	72	65	38	85	106	45	75	Φ4.0	6	40	26	12	42	22 5	M4

10A	72	65	38	85	106	45	75	Φ4.0	6	40	26	12	42	22 5	M4

20A	72	65	38	85	104	45	75	Φ4.0	6	40	26	12	3 3	22 5	M4

30A	96	80	42	105	137	50	95	Φ4.0	6	42	26	9	3 6	29 5	M6

40A	96	80	42	105	137	50	95	Φ4.0	6	42	26	9	36	29 5	M6

50A	120	100	50	130	160	60	115	Φ4.0	6	50	28	dix	3 1	25	M6

80A	200	127	80	170	264	116	150	Φ6 0	9	70	50	20	9	46	M8

100A	200	127	80	170	264	116	150	Φ6 0	9	70	50	20	9	46	M8

150A	200	127	80	170	264	116	150	Φ6 0	9	70	50	20	48	46	M10

200A	200	127	80	170	263	116	150	Φ6 0	9	70	50	20	44	46	M10

tolérance	士1	±1	±1	土1	士1	士0 5	士0 5	士0 5	土0 5	士0 5	土0 5	士0 5	士0 5	±0 5

Applications:

comme la machine d'impression

machine d'emballage

matériel textile

climatiseur industriel

UPS

équipement médical
