3 phase EMI Filter

connexion à vis 1A-200A 250/440VAC filtre de bruit de ligne électrique triphasé passe-bas EMC

Toutes Les Catégories

Anneaux de ferrite autour des câbles

agrafe sur le noyau de ferrite

Rupture sur l'obstruction de ferrite

Noyau de ferrite plat

Nous contacter

Miss. Vicky Lee

vip6@szviip.com

19925448748

Contactez-nous maintenant

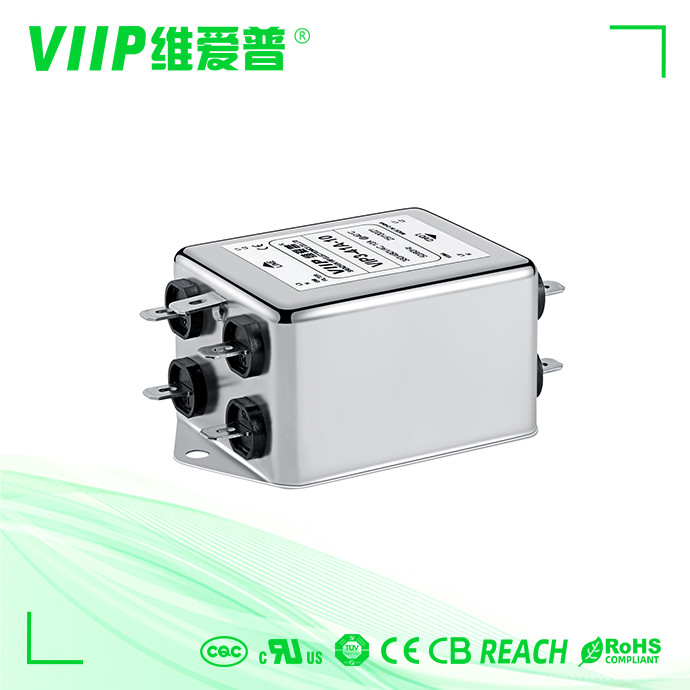

connexion à vis 1A-200A 250/440VAC filtre de bruit de ligne électrique triphasé passe-bas EMC

Nom De Marque:	VIIP WeiAiPu
Numéro De Modèle:	VIP3-32C-20
Nombre De Pièces:	1 PCS
Prix:	Négociable
Détails De L'emballage:	333318
Conditions De Paiement:	T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE TUV UL CQC

Fonction de transfert:

Usage général

Tension nominale:

110/250 VCA

Courant nominal:

Application:

Système de gestion de l'alimentation

Métal

Nom du produit:

Filtre EMI triphasé

Impédance d'entrée:

MINUTE 500VDC/100MOHM

Plage de fréquences:

150 kHz à 30 GHz

Température de stockage:

-40°C à +85°C

Nom de l'article:

EMI Filter

Nom de l'article:

EMI Filter

Fréquence de fonctionnement:

50/60 Hz

Fréquence nominale du centre:

50/60Hz, 10KHZ~30MHZ, 50/60Hz ((MHz)

Les dimensions:

Différent selon le modèle

Port:

Je suis à Shenzhen.

Style de finition:

Pions de soudure

Courant nominal:

Différent

Le poids:

290 g à 1000 g

Résistance à l'isolation:

≥ 100 MΩ

Résistance à l'isolation:

≥ 100 MΩ

Conforme à la norme Rohs:

- Oui, oui.

Humidité:

≤ 95%RH

Capacité d'approvisionnement:

2000 pièces dans les 10-15 jours

Mettre en évidence:

Filtre de bruit de ligne électrique 200A

filtre de bruit de ligne électrique EMC

filtre EMI triphasé 440VAC

Description du produit

1A-200A, 250/440VAC, connexion à vis, filtre de bruit de ligne électrique triphasé avec filtre CEM passe-bas

Filtre EMI triphaséDescription:

adapté à une alimentation triphasée à trois lignes

structure compacte, installation simple et rapide, particulièrement adaptée aux applications avec un espace limité, très rentable

spécification

Article	Filtre EMI triphasé
Modèle	VIP3-32C-20
Fonction de transfert	Passe-bas
Type d'emballage	Montage en surface
Fréquence centrale nominale	150K-30MHZ
Perte d'insertion	60 ~ 90dB
Impédance d'entrée	50Ω
Tension nominale	110V/250V
Courant nominal	20A
Température ambiante	40°C
Écart de température	25 / 085 / 21
Fréquence de fonctionnement	50/60HZ
Ligne à ligne	2250VDC
Ligne à terre	2700VDC
Courant de fuite maximal	250 VAC/60 HZ 0,8 mA maximum
MOQ	1 PCS
Applications	Équipement laser
délai d'exécution	5 ~ 15 jours de semaine

Description du filtre EMI triphasé:

Courant nominal : 0,5-2000A

Versions médicales en option (type H)

Connexion de cosse à souder, de goujon ou de bornier (plus de 250 A c'est une barre de cuivre)

Versions spécifiques personnalisées sur demande

Convient pour une alimentation triphasée à trois lignes

Les séries VIP3-32C sont des filtres à deux étages comprenant un mode commun et un mode différentiel avec un effet de filtrage amélioré des interférences en mode différentiel.

Excellent effet de filtrage en mode commun et différentiel pour les interférences de 10KHz à 30MHz

Versions haute tension 520VAC ou 690VAC en option

Schéma électrique :

Tableaux :

Numéro de pièce	Courant nominal [A]	250VAC/50Hz@20C Courant de fuite [mA]	dimensions physiques	Schémas électriques	Terminal	Poids [g]
VIP3-32B-10	10A	<4 OmA	Figure 2	Fig. 1	M4	1400
VIP3-32B-20	20A	<4 OmA	Figure 2	Fig. 1	M4	1400
VIP3-32B-50	50A	<60mA	Figure 2	Fig. 1	M6	1600
VIP3-32B-100	100A	<60mA	Figure 2	Fig. 1	MME	3700
VIP3-32B-150	150A	<60mA	Figure 2	Fig. 1	M10	7000
VIP3-32B-200	200A	<60mA	Figure 2	Fig. 1	M10	7000
VIP3-32C-06	6A	<4 OmA	Figure 2	Figure 2	M4	650
VIP3-32C-10	10A	<4 OmA	Fig. 1	Figure 2	M4	650
VIP3-32C-20	20A	<10 OmA	Fig. 1	Figure 2	M4	1400
VIP3-32C-50	50A	<15 OmA	Figure 2	Figure 2	M6	3200

Dimension mécanique (mm):

		UNE	B	C	E	F	g	H		J	K	L	M	N	p	Q
VIP3-32B	10A	120	100	50	130	153	60	115	Φ4 0	6	50	28	dix	39	25	M4

	20A	120	100	50	130	151	60	115	Φ4 0	6	50	28	dix	3	25	M4

	SOA	150	105	60	135	190	90	120	Φ4 0	6	50	35	15	31	52 5	M6

	100A	200	127	80	170	269	116	150	Φ60	9	70	50	20	9	46	Mo

	150A	260	170	100	220	324	172	196	Φ80	12	90	65	30	46	63	M10

	200A	260	170	100	220	323	172	196	Φ80	12	90	65	30	42	63	M10

VIP3-32C	6A	96	80	42	105	131	50	95	Φ4 0	6	42	26	9	32	29 5	M4

	10A	96	80	42	105	130	50	95	Φ4 0	6	42	26	9	42	29 5	M4

	20A	120	100	50	130	151	60	115	Φ4 0	6	50	28	dix	3	25	M4

	SOA	200	127	80	170	240	116	150	Φ60	9	70	50	20	31	46	M6

Tolérances		±1	±1	土1	±1	±1	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5

Caractéristiques:

Protection contre les interférences de tension.
Circuits de filtrage avancés à deux étages avec inductances toroïdales à haute résistance à la saturation
Produits personnalisés selon les exigences du client

Applications typiques:

Applications nécessitant une atténuation haute fréquence
Matériel bureautique de grande puissance
Matériel bureautique et informatique

Les étiquettes:

Filtre secteur 15A à C.A. de 3 phases

Filtre de 3 phases EMC avec la vis

phase de Filte 3 de bruit de 380V 440V
