3 phase EMI Filter

Information Protection 380V 440V Filtre EMI triphasé avec vis

Toutes Les Catégories

Anneaux de ferrite autour des câbles

agrafe sur le noyau de ferrite

Rupture sur l'obstruction de ferrite

Noyau de ferrite plat

Nous contacter

Miss. Vicky Lee

vip6@szviip.com

19925448748

Contactez-nous maintenant

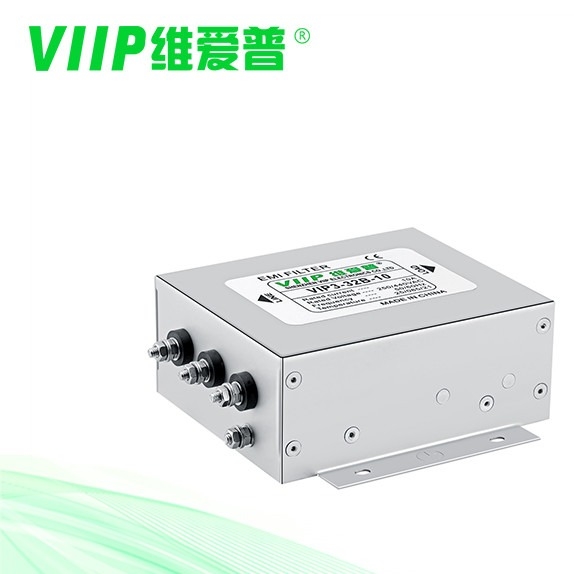

Information Protection 380V 440V Filtre EMI triphasé avec vis

Nom De Marque:	VIIP WeiAiPu
Numéro De Modèle:	VIP3-32B-100
Nombre De Pièces:	1 PCS
Prix:	Négociable
Détails De L'emballage:	333318
Conditions De Paiement:	T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE TUV UL CQC

Fonction de transfert:

Usage général

Courant nominal:

Métal

Nom du produit:

Filtre EMI/RFI en mode commun

Fréquence centrale nominale:

50/60Hz

Écart de température:

25 / 085 / 21

Impédance d'entrée:

MINUTE 500VDC/100MOHM

Plage de fréquences:

150 kHz à 30 GHz

Plage de fréquences:

150 kHz à 30 GHz

Température de stockage:

-40°C à +85°C

Nom de l'article:

EMI Filter

Fréquence de fonctionnement:

50/60 Hz

Fréquence nominale du centre:

50/60Hz, 10KHZ~30MHZ, 50/60Hz ((MHz)

Les dimensions:

Différent selon le modèle

Port:

Je suis à Shenzhen.

Style de finition:

Pions de soudure

Courant nominal:

Différent

Le poids:

290 g à 1000 g

Résistance à l'isolation:

≥ 100 MΩ

Conforme à la norme Rohs:

- Oui, oui.

Humidité:

≤ 95%RH

Capacité d'approvisionnement:

2000 pièces dans les 10-15 jours

Mettre en évidence:

Filtre EMI triphasé 440 V

filtre EMI triphasé 380 V

filtre EMI triphasé à vis

Description du produit

Filtre EMI triphasé 380V 440V avec borne de bloc pour la protection des informations

Description:

adapté à une alimentation triphasée à trois lignes

structure compacte, installation simple et rapide, particulièrement adaptée aux applications avec un espace limité, très rentable

spécification

Article	Filtre EMI triphasé
Modèle	VIP3-32B-100
Fonction de transfert	Passe-bas
Type d'emballage	Montage en surface
Fréquence centrale nominale	150K-30MHZ
Perte d'insertion	60 ~ 90dB
Impédance d'entrée	50Ω
Tension nominale	110V/250V
Courant nominal	100A
Température ambiante	40°C
Écart de température	25 / 085 / 21
Fréquence de fonctionnement	50/60HZ
Ligne à ligne	2250VDC
Ligne à terre	2700VDC
Courant de fuite maximal	250 VAC/60 HZ 0,8 mA maximum
MOQ	1 PCS
Applications	Équipement laser
délai d'exécution	5 ~ 15 jours de semaine

Plus de détails:

Courant nominal : 0,5-2000A

Versions médicales en option (type H)

Connexion de cosse à souder, de goujon ou de bornier (plus de 250 A c'est une barre de cuivre)

Versions spécifiques personnalisées sur demande

Convient pour une alimentation triphasée à trois lignes

Les séries VIP3-32B sont des filtres triphasés triphasés hautes performances en mode commun à deux étages

Les séries VIP3-32C sont des filtres à deux étages comprenant un mode commun et un mode différentiel avec un effet de filtrage amélioré des interférences en mode différentiel

Excellent effet de filtrage en mode commun et différentiel pour les interférences de 10KHz à 30MHz

Versions haute tension 520VAC ou 690VAC en option

Numéro de pièce	Courant nominal [A]	250 VAC/50 Hz à 20 C Courant de fuite [mA]	dimensions physiques	Schémas électriques	Terminaux	Poids [g]
VIP3-32B-10	10A	<4.0mA	Figure 2	Fig. 1	M4	1400
VIP3-32B-20	20A	<4.0mA	Figure 2	Fig. 1	M4	1400
VIP3-32B-50	50A	<6.0mA	Figure 2	Fig. 1	M6	1600
VIP3-32B-100	100A	<6.0mA	Figure 2	Fig. 1	M8	3700
VIP3-32B-150	150A	<6.0mA	Figure 2	Fig. 1	M10	7000
VIP3-32B-200	200A	<6.0mA	Figure 2	Fig. 1	M10	7000
VIP3-32C-06	6A	<4.0mA	Figure 2	Figure 2	M4	650
VIP3-32C-10	10A	<4.0mA	Fig. 1	Figure 2	M4	650
VIP3-32C-20	20A	<10.0mA	Fig. 1	Figure 2	M4	1400
VIP3-32C-50	50A	<10.0mA	Figure 2	Figure 2	M6	3200

Schéma électrique :

Information Protection 380V 440V Filtre EMI triphasé avec vis 0

Dimension mécanique (unité : mm)

Information Protection 380V 440V Filtre EMI triphasé avec vis 1

		UNE	B	C	E	F	g	H	je	J	K	L	M	N	p	Q
VIP3-32B	10A	120	100	50	130	153	60	115	Φ4.0	6	50	28	dix	39	25	M4

	20A	120	100	50	130	151	60	115	Φ4.0	6	50	28	dix	3	25	M4

	50A	150	105	60	135	190	90	120	Φ4.0	6	50	35	15	31	52 5	M6

	100A	200	127	80	170	269	116	150	Φ6.0	9	70	50	20	9	46	Mo

	150A	260	170	100	220	324	172	196	Φ8.0	12	90	65	30	46	63	M10

	200A	260	170	100	220	323	172	196	Φ8.0	12	90	65	30	42	63	M10

VIP3-32C	6A	96	80	42	105	131	50	95	Φ4.0	6	42	26	9	32	29 5	M4

	10A	96	80	42	105	130	50	95	Φ4.0	6	42	26	9	42	29 5	M4

	20A	120	100	50	130	151	60	115	Φ4.0	6	50	28	dix	3	25	M4

	50A	200	127	80	170	240	116	150	Φ6.0	9	70	50	20	31	46	M6

tolérance		土1	土1	土1	土1	±1	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5

Applications:

Largement utilisé toutes sortes d'unités électriques avec ⛛ style de connexion, telles que la machine d'impression, la machine à emballer, l'équipement textile, le climatiseur industriel, l'UPS, l'équipement médical, etc.

FAQ

À propos du VIIP
Q : Êtes-vous un fabricant ou une société commerciale ?
Shenzhen VIIP est un fabricant de produits EMI/EMC situé à Shenzhen Guangdong en Chine.

À propos des produits
Q : Quelle certification avez-vous pour vos produits ?
Nous avons CE ROHS FCC et ainsi de suite.
Q : Quel est votre MOQ ?
Cela dépend de différents articles, nous avons une faible demande de MOQ, car nous avons un grand entrepôt pour les commandes de stock.
Q : Quels modes d'expédition prenez-vous en charge pour la livraison ?
Nous soutenons l'expédition aérienne, maritime et ferroviaire.

À propos de la commande d'échantillon
Q : Puis-je avoir une commande d'échantillon pour vos produits ?
R : Oui, nous proposons des échantillons de produits, y compris des échantillons mixtes.
