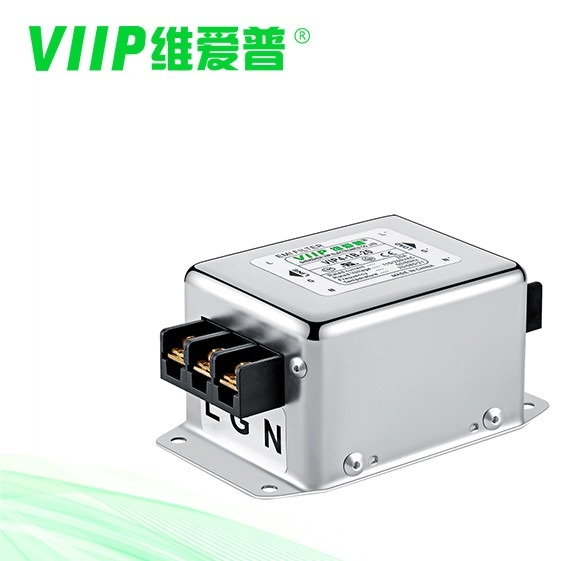

monophasé de filtre d'IEM du mode commun 10KHZ-30MHZ pour l'équipement de diagnostic

Nom De Marque:	VIIP WeiAiPu
Numéro De Modèle:	VIP4-2B-06
Nombre De Pièces:	1 PCS
Prix:	Négociable
Détails De L'emballage:	333318
Conditions De Paiement:	T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE TUV UL CQC

Courant nominal:

Taper:

Filtre CEM

Fonction de transfert:

Filtre EMI CA

Fréquence centrale nominale:

10KHZ ~ 30MHZ

Certification:

CE ROHS

Application:

Équipement militaire

Impédance d'entrée:

MINUTE 500VDC/100MOHM

Plage de fréquences:

150 kHz à 30 GHz

Température de stockage:

-40°C à +85°C

Nom de l'article:

EMI Filter

Fréquence de fonctionnement:

50/60 Hz

Fréquence nominale du centre:

50/60Hz, 10KHZ~30MHZ, 50/60Hz ((MHz)

Les dimensions:

Différent selon le modèle

Port:

Je suis à Shenzhen.

Style de finition:

Pions de soudure

Courant nominal:

Différent

Le poids:

290 g à 1000 g

Résistance à l'isolation:

≥ 100 MΩ

Conforme à la norme Rohs:

- Oui, oui.

Humidité:

≤ 95%RH

Capacité d'approvisionnement:

2000 PCs d'ici 10-15 jours

Mettre en évidence:

Filtre EMI en mode commun 10KHZ

Filtre EMI en mode commun 30MHZ

Filtre EMI monophasé pour équipement de diagnostic

Description du produit

10KHZ-30MHZ EMI filtre le mode commun monophasé pour l'équipement de diagnostic

VIP4-2B-03(B042W0910) Rev 4.0.pdf

10KHZ-30MHZ EMI filtre le mode commun monophasé pour l'équipement de diagnosticDétail rapide :

Lieu d'origine	Chine
Numéro de modèle	VIP4-2B-06
Impédance d'entrée	50Ω
jePerte d'insertion	30-100dB
Ligne à ligne	1760 VCC
Fréquence centrale nominale	10KHZ ~ 30MHZ
Certificat	ISO9001 CE ROHS cUL TÜV
Fréquence de fonctionnement	50/60HZ
Écart de température	25 / 085 / 21

10KHZ-30MHZ EMI filtre le mode commun monophasé pour l'équipement de diagnostic Caractéristiques et avantages:

Plus de deux niveaux de filtrage.10KHz一Filtrage haute efficacité à large bande 30 MHz, améliore en particulier l'effet de filtrage basse fréquence entre 10 KHz et 150 KHz.

Conçu spécialement pour la transmission d'équipements militaires via CE102 inGJB151A/ 152A

10KHZ-30MHZ EMI filtre le mode commun monophasé pour l'équipement de diagnostic Caractéristiques:

monophasé de filtre d'IEM du mode commun 10KHZ-30MHZ pour l'équipement de diagnostic 0

Tableaux

Numéro de pièce	Courant nominal [A]	250 VAC/50 Hz à 20 C Courant de fuite [mA]	dimensions physiques	Schémas électriques	Terminaux			Poids [g]
Numéro de pièce	Courant nominal [A]	250 VAC/50 Hz à 20 C Courant de fuite [mA]	dimensions physiques	Schémas électriques	vis	bornier	fils	Poids [g]
VIP4-2A-01	1A	<0.5mA	Figure 2	Fig. 1	- - -	- - -	0	95
VIP4-2A-03	3A	<0.5mA	Figure 2	Fig. 1	- - -	- - -	0	95
VIP4-2A-06	6A	<0.5mA	Figure 2	Fig. 1	- - -	- - -	0	95
VIP4-2A-10	10A	<1.0mA	Fig4	Fig. 1	- - -	0	- - -	170
VIP4-2B-06	6A	<1.0mA	Fig4	Figure 2	M4	0	- - -	170
VIP4-2B-10	10A	<1.0mA	Fig4	Figure 2	M4	0	- - -	170
VIP4-2B-20	20A	<1.0mA	Fig4	Figure 2	M4	0	- - -	321
VIP4-2B -50	50A	<2.0mA	Figure 5	Figure 2	M6	- - -	- - -	1400
VIP4-2B-100	100A	<2.0mA	Figure 5	Figure 2	M6	- - -	- - -	2000
VIP4-2B-200	200A	<2.0mA	Figure 5	Figure 2	M8	- - -	- - -	3000
VIP4-2C-01	1A	<0.5mA	Fig. 1	Figure 3	M10	- - -	0	65
VIP4-2C-03	3A	<0.5mA	Figure 2	Figure 3	M10	- - -	0	95
VIP4-2C-06	6A	<1.0mA	Fig4	Figure 3	M4	0	- - -	175
VIP4-2C-10	10A	<1.0mA	Fig4	Figure 3	M4	0	- - -	175
VIP4-2C-20	20A	<1.0mA	Figure 5	Figure 3	M4	- - -	- - -	600
VIP4-2C-50	50A	<2.0mA	Figure 5	Figure 3	M6	- - -	- - -	1600

FAQ:
Q : Offrez-vous un produit personnalisé ?
A: oui, nous pouvons développer un nouveau moule selon vos besoins si vous pouvez nous fournir les échantillons ou les dessins et les spécifications.

Q : Êtes-vous un fabricant ISO9001 ?
A: oui, nous sommes un fabricant professionnel de conception et de fabrication de filtres EMI depuis 2009.

Q : Combien de temps dure le délai de livraison ?
R : Nous assurons une livraison rapide.Généralement, cela prendra 2 à 5 jours pour les échantillons;10 à 15 pour les petites commandes, 15 à 25 jours pour la production en série après réception de votre paiement anticipé.Le délai de livraison spécifique dépend des articles et de la quantité de votre commande.Contactez nous s'il vous plait
