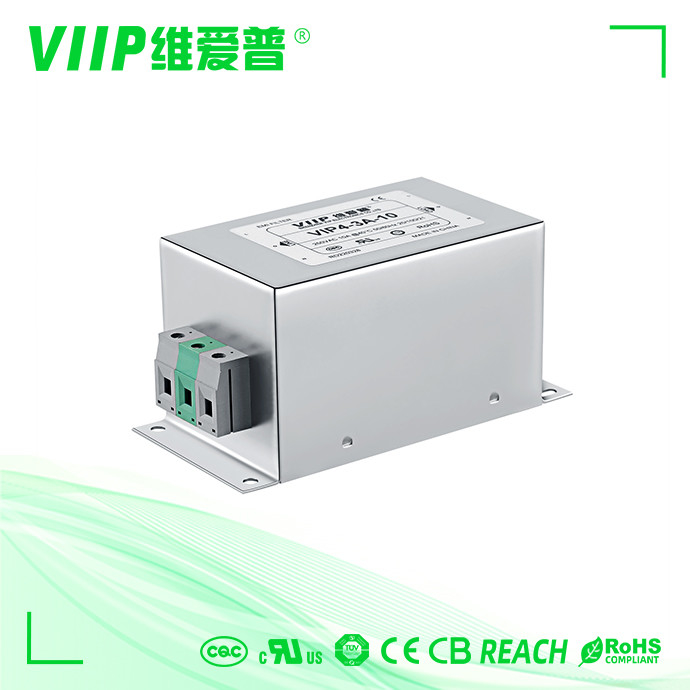

FILTRE d'IEM monophasé

Filtres de ligne électrique EMI monophasés pour les systèmes informatiques et de réseau

Toutes Les Catégories

Anneaux de ferrite autour des câbles

agrafe sur le noyau de ferrite

Rupture sur l'obstruction de ferrite

Noyau de ferrite plat

Nous contacter

Miss. Vicky Lee

vip6@szviip.com

19925448748

Contactez-nous maintenant

Filtres de ligne électrique EMI monophasés pour les systèmes informatiques et de réseau

Nom De Marque:	VIIP WeiAiPu
Numéro De Modèle:	VIP4-1B-06
Nombre De Pièces:	1 PCS
Prix:	Négociable
Détails De L'emballage:	333318
Conditions De Paiement:	T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE TUV UL CQC

Courant nominal:

Taper:

Filtre CEM

Fonction de transfert:

Filtre EMI CA

Fréquence centrale nominale:

150KHz~30MHz

Certification:

CE ROHS

Application:

Equipements médicaux

Impédance d'entrée:

MINUTE 500VDC/100MOHM

Impédance d'entrée:

MINUTE 500VDC/100MOHM

Plage de fréquences:

150 kHz à 30 GHz

Température de stockage:

-40°C à +85°C

Nom de l'article:

EMI Filter

Fréquence de fonctionnement:

50/60 Hz

Fréquence nominale du centre:

50/60Hz, 10KHZ~30MHZ, 50/60Hz ((MHz)

Les dimensions:

Différent selon le modèle

Port:

Je suis à Shenzhen.

Style de finition:

Pions de soudure

Courant nominal:

Différent

le poids:

290 g à 1000 g

Résistance à l'isolation:

≥ 100 MΩ

Conforme à la norme Rohs:

- Oui, oui.

Humidité:

≤ 95%RH

Capacité d'approvisionnement:

2000 PCs d'ici 10-15 jours

Mettre en évidence:

Filtres de ligne électrique EMC EMI

Filtres de ligne électrique EMI 6A

Filtre EMI monophasé 150KHZ

Description du produit

Filtres de ligne électrique EMI monophasés à usage général hautes performances

Filtres de ligne électrique EMI monophasés à usage général hautes performancesDétail rapide :

Lieu d'origine	Chine
Numéro de modèle	VIP4-1B-06
Impédance d'entrée	50Ω
jePerte d'insertion	30-100dB
Ligne à ligne	1760 VCC
Fréquence centrale nominale	10KHZ ~ 30MHZ
Certificat	ISO9001 CE ROHS TÜV
Fréquence de fonctionnement	50/60HZ
Écart de température	25 / 085 / 21

Caractéristiques et avantages pourFiltre emi AC monophasé:

150KHz一Filtrage haute efficacité à large bande 30 MHz, améliore en particulier l'effet de filtrage basse fréquence entre 10 KHz et 150 KHz.

Conçu spécialement pour la transmission d'équipements militaires via CE102 inGJB151A/ 152A

Spécifications pour le filtre EMI monophasé AC :

Filtres de ligne électrique EMI monophasés pour les systèmes informatiques et de réseau 0

Filtres de ligne électrique EMI monophasés pour les systèmes informatiques et de réseau 1

Tableaux des filtres de ligne électrique EMI monophasés à usage général hautes performances

Numéro de pièce	Courant nominal [A]	250 VAC/50 Hz à 20 C Courant de fuite [mA]	dimensions physiques	Schémas électriques	Terminaux			Poids [g]
Numéro de pièce	Courant nominal [A]	250 VAC/50 Hz à 20 C Courant de fuite [mA]	dimensions physiques	Schémas électriques	vis	bornier	fils	Poids [g]
VIP1-1A-01	1A	<0.5mA	Fig. 1	Fig. 1	- - -	- - -	0	65
VIP1-1A-03	3A	<0.5mA	Fig. 1	Fig. 1	- - -	- - -	0	65
VIP1-1A-06	6A	<0.5mA	Fig. 1	Fig. 1	- - -	- - -	0	65
VIP1-1A-10	10A	<0.5mA	Figure 2	Fig. 1	- - -	0	- - -	75
VIP4-1B-06	6A	<1.0mA	Fig3/Fig4	Figure 2	M4	0	- - -	140
VIP4-1B-10	10A	<1.0mA	Fig3/Fig4	Figure 2	M4	0	- - -	170
VIP4-1B-20	20A	<1.0mA	Fig3/Fig4	Figure 2	M4	0	- - -	170
VIP4-1B-30	30A	<1.0mA	Figure 5	Figure 2	M6	- - -	- - -	320
VIP4-1B-50	SOA	<2.0mA	Figure 5	Figure 2	M6	- - -	- - -	600
VIP4-1B-100	100A	<2.0mA	Figure 5	Figure 2	M8	- - -	- - -	1380
VIP4-1B-150	150A	<2.0mA	Figure 5	Figure 2	M10	- - -	- - -	1900
VIP4-1B-200	200A	<2.0mA	Figure 5	Figure 2	M10	- - -	- - -	1900

		UNE	B	C	ré	E	F	g	H		K	L	M	N	p	Q
VIP4-1B		51	51	29	73	---	73	63	---	Φ4.5	25	dix	22	---	15.5	6.3*0.8
	6A								---
		51	51	29	86	---	86	63	---	Φ4.5	25	dix	9	3.4	15.5	M4
									---
		51	51	29	73	---	73	63	---	Φ4.5	25	dix	22	---	15.5	6.3*0.8
	10A								---
		51	51	29	86	---	86	63	---	Φ4.5	25	dix	22	3.4	15.5	M4
									---
		51	51	29	73	---	73	63	---	Φ4.5	25	dix	22	---	15.5	6.3*0.8
	20A
		51	51	29	84	---	84	63	---	Φ4.5	25	20	8.5	2.5	---	M4

	30A	63	51	38	85	---	104	75	---	Φ5.0	25	25	9	3.8	---	M6

	50A	96	80	42	---	105	137	50	95	Φ4.0	6	42	20	20	3.4	M6

	100A	120	100	50		130	184	80	115	Φ4.0	6	66	28	dix	9	M8

	150A	150	105	60		135	214	90	120	Φ4.0	6	50	35	15	4.8	M10

	200A	150	105	60		135	213	90	120	Φ4.0	6	50	35	15	4.4	M10

Tolérances		±1	±1	土1	土1	±1	±1	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5
