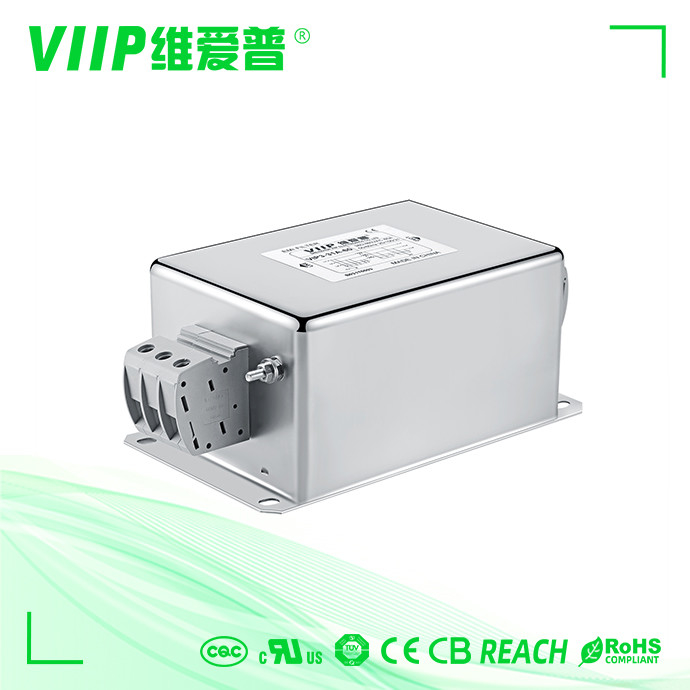

3 phase EMI Filter

le CE de 20A TUV a approuvé le système d'EMI Filter For Power Management de 3 phases

Toutes Les Catégories

Anneaux de ferrite autour des câbles

agrafe sur le noyau de ferrite

Rupture sur l'obstruction de ferrite

Noyau de ferrite plat

Nous contacter

Miss. Vicky Lee

vip6@szviip.com

19925448748

Contactez-nous maintenant

le CE de 20A TUV a approuvé le système d'EMI Filter For Power Management de 3 phases

Nom De Marque:	VIIP WeiAiPu
Numéro De Modèle:	VIP3-32C-20
Nombre De Pièces:	1 PCS
Prix:	Négociable
Détails De L'emballage:	333318
Conditions De Paiement:	T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

LA CHINE

Certification:

CE TUV UL CQC

Fonction de transfert:

Usage universel

Tension évaluée:

110/250VAC

Courant évalué:

application:

système de gestion de puissance

Métal

Nom de produit:

3 phase EMI Filter

Impédance d'entrée:

MINUTE 500VDC/100MOHM

Plage de fréquences:

150 kHz à 30 GHz

Température de stockage:

-40°C à +85°C

Nom de l'article:

EMI Filter

Fréquence de fonctionnement:

50/60 Hz

Fréquence nominale du centre:

50/60Hz, 10KHZ~30MHZ, 50/60Hz ((MHz)

Les dimensions:

Différent selon le modèle

Port:

Je suis à Shenzhen.

Style de finition:

Pions de soudure

Courant nominal:

Différent

le poids:

290 g à 1000 g

Résistance à l'isolation:

≥ 100 MΩ

Conforme à la norme Rohs:

- Oui, oui.

Humidité:

≤ 95%RH

Capacité d'approvisionnement:

2000 PCs d'ici 10-15 jours

Mettre en évidence:

Phase EMI Filter de 250VAC 3

phase EMI Filter de 20A 3

CE EMI Filter triphasée

Description du produit

le CE de 20A TUV a approuvé le système de gestion d'EMI Filter For Power de 3 phases

description de filtre d'IEM de 3 phases :

approprié trois à la ligne triphasée alimentation d'énergie

installation de structure, simple et qui économise compacte, particulièrement appropriée aux applications avec l'espace limité, fortement rentable

Spécifications

Article	filtre d'IEM de 3 phases
Modèle	VIP3-32C-20
Fonction de transfert	Passe-bas
Type de paquet	Bâti extérieur
Fréquence centrale nominale	150K-30MHZ
Perte par insertion	60~90dB
Impédance d'entrée	50Ω
Tension évaluée	110V/250V
Courant évalué	20A
La température environnementale	40°C
Température ambiante	25 / 085/21
Fréquence d'opération	50/60HZ
Entre phases	2250VDC
Ligne à rectifier	2700VDC
Courant maximum de fuite	250VAC/60HZ 0.8mA maximum
MOQ	1pcs
Applications	Équipement de laser
délai d'exécution	5~15 jours de la semaine

Description de filtre d'IEM de 3 phases :

Courant évalué : 0.5-2000A

Versions médicales facultatives (type de H)

Soudez la connexion de crochet, de goujon ou de TB (au-dessus de 250A c'est la barre de cuivre)

Versions spécifiques faites sur commande sur demande

Approprié à l'alimentation d'énergie ligne du trois triphasée

Les séries de VIP3-32C sont les filtres à deux étages comportant un mode commun et un mode de d1fferential avec l'effet de filtrage augmenté de l'interférence de mode de d1fferential

Excellent effet de filtrage de mode commun et différentiel pour l'interferance de 10KHz à 30MHz

Versions 520VAC ou 690VAC à haute tension facultatives

Schéma électrique :

Tabule :

Numéro de la pièce.	Actuel évalué [A]	250VAC/50Hz@20C Courant de fuite [mA]	Dimensions physiques	Schémas électriques	Termial	Poids [g]
VIP3-32B-10	10A	<4 OmA="">	Figue 2	Fig1	M4	1400
VIP3-32B-20	20A	<4 OmA="">	Figue 2	Fig1	M4	1400
VIP3-32B-50	50A	<60ma>	Figue 2	Figue 1	M6	1600
VIP3-32B-100	100A	<60ma>	Figue 2	Fig1	Milliseconde	3700
VIP3-32B-150	150A	<60ma>	Figue 2	Fig1	M10	7000
VIP3-32B-200	200A	<60ma>	Figue 2	Fig1	M10	7000
VIP3-32C-06	6A	<4 OmA="">	Figue 2	Figue 2	M4	650
VIP3-32C-10	10A	<4 OmA="">	Fig1	Figue 2	M4	650
VIP3-32C-20	20A	<10 OmA="">	Fig1	Figue 2	M4	1400
VIP3-32C-50	50A	<15 OmA="">	Figue 2	Figue 2	M6	3200

Dimension mécanique (millimètre) :

			B	C	E	F	G	H		J	K	L	M	N	p	Q
VIP3-32B	10A	120	100	50	130	153	60	115	Φ4 0	6	50	28	10	39	25	M4

	20A	120	100	50	130	151	60	115	Φ4 0	6	50	28	10	3	25	M4

	SOA	150	105	60	135	190	90	120	Φ4 0	6	50	35	15	31	52 5	M6

	100A	200	127	80	170	269	116	150	Φ60	9	70	50	20	9	46	Mb

	150A	260	170	100	220	324	172	196	Φ80	12	90	65	30	46	63	M10

	200A	260	170	100	220	323	172	196	Φ80	12	90	65	30	42	63	M10

VIP3-32C	6A	96	80	42	105	131	50	95	Φ4 0	6	42	26	9	32	29 5	M4

	10A	96	80	42	105	130	50	95	Φ4 0	6	42	26	9	42	29 5	M4

	20A	120	100	50	130	151	60	115	Φ4 0	6	50	28	10	3	25	M4

	SOA	200	127	80	170	240	116	150	Φ60	9	70	50	20	31	46	M6

Tolérances		±1	±1	土 1	±1	±1	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5

Applications :

Très utilisé toutes sortes d'unité électrique avec le style de connexion de ⛛, tel que la machine d'impression, machine à emballer, équipement de textile, climatiseur d'industrie, UPS, matériel médical .etc
