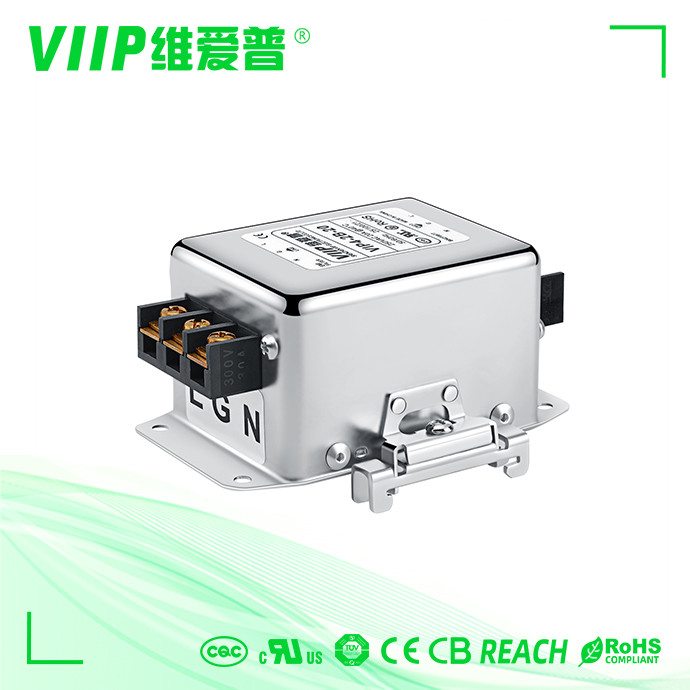

Monophasé électrique d'EMI Suppression Filter 20A de bruit

Nom De Marque:	VIIP
Numéro De Modèle:	VIP4-1B-20
Nombre De Pièces:	Négociable
Prix:	Négociable
Détails De L'emballage:	333318
Conditions De Paiement:	T/T, union occidentale

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

CE TUV UL ROHS REACH

Courant nominal:

Taper:

Filtre de suppression EMI

Certification:

CE ROHS

Ligne à ligne:

1450 VCC

Application:

Équipements électroniques

Type d'emballage:

Montage en surface

Capacité d'approvisionnement:

2000 PCs d'ici 10-15 jours

Mettre en évidence:

filtre électrique de suppression du bruit 20A

EMI Suppression Filter 20A

Monophasé EMI Suppression Filter

Description du produit

Service personnalisé monophasé de filtre de suppression d'EMI électrique

Détail rapide :

Article	Filtre de suppression EMI
Modèle	VIP4-1B-20
Fonction de transfert	Passe-bas
Type d'emballage	Montage en surface
Fréquence centrale nominale	150K-30MHZ
Perte d'insertion	60 ~ 90dB
Impédance d'entrée	50Ω
Tension nominale	110V/250V
Courant nominal	1~50A
Température ambiante	40°C
Écart de température	25 / 085 / 21
Fréquence de fonctionnement	50/60HZ
Ligne à ligne	1450 VCC
Ligne à terre	2250VDC
Courant de fuite maximal	250 VAC/60 HZ 0,8 mA maximum
MOQ	10 pièces
Port	Shenzen
délai d'exécution	5~15 jours

Filtres en mode commun à une étape avec un excellent effet.Filtres AC à usage général avec de bonnes performances d'atténuation dans la plage de fréquences 150khz-30Mhz

Caractéristiques:

Tableaux :

Numéro de pièce	Courant nominal [A]	250 VAC/50 Hz à 20 C Courant de fuite [mA]	dimensions physiques	Schémas électriques	Terminaux			Poids [g]
Numéro de pièce	Courant nominal [A]	250 VAC/50 Hz à 20 C Courant de fuite [mA]	dimensions physiques	Schémas électriques	vis	bornier	fils	Poids [g]
VIP4-2A-01	1A	<0.5mA	Figure 2	Fig. 1	- - -	- - -	0	95
VIP4-2A-03	3A	<0.5mA	Figure 2	Fig. 1	- - -	- - -	0	95
VIP4-2A-06	6A	<0.5mA	Figure 2	Fig. 1	- - -	- - -	0	95
VIP4-2A-10	10A	<1.0mA	Fig4	Fig. 1	- - -	0	- - -	170
VIP4-2B-06	6A	<1.0mA	Fig4	Figure 2	M4	0	- - -	170
VIP4-2B-10	10A	<1.0mA	Fig4	Figure 2	M4	0	- - -	170
VIP4-2B-20	20A	<1.0mA	Fig4	Figure 2	M4	0	- - -	321
VIP4-2B -50	50A	<2.0mA	Figure 5	Figure 2	M6	- - -	- - -	1400
VIP4-2B-100	100A	<2.0mA	Figure 5	Figure 2	M6	- - -	- - -	2000
VIP4-2B-200	200A	<2.0mA	Figure 5	Figure 2	M8	- - -	- - -	3000
VIP4-2C-01	1A	<0.5mA	Fig. 1	Figure 3	M10	- - -	0	65
VIP4-2C-03	3A	<0.5mA	Figure 2	Figure 3	M10	- - -	0	95
VIP4-2C-06	6A	<1.0mA	Fig4	Figure 3	M4	0	- - -	175
VIP4-2C-10	10A	<1.0mA	Fig4	Figure 3	M4	0	- - -	175
VIP4-2C-20	20A	<1.0mA	Figure 5	Figure 3	M4	- - -	- - -	600
VIP4-2C-50	50A	<2.0mA	Figure 5	Figure 3	M6	- - -	- - -	1600

Dimension mécanique (unité : mm)

Monophasé électrique d'EMI Suppression Filter 20A de bruit 0

Schéma électrique :

Monophasé électrique d'EMI Suppression Filter 20A de bruit 1

FAQ:
Q : Offrez-vous un produit personnalisé ?
A: oui, nous pouvons développer un nouveau moule selon vos besoins si vous pouvez nous fournir les échantillons ou les dessins et les spécifications.

Q : Êtes-vous un fabricant ISO9001 ?
A: oui, nous sommes un fabricant professionnel de conception et de fabrication de filtres EMI depuis 2009.

Q : Combien de temps dure le délai de livraison ?
R : Nous assurons une livraison rapide.Généralement, cela prendra 2 à 5 jours pour les échantillons;10 à 15 pour les petites commandes, 15 à 25 jours pour la production en série après réception de votre paiement anticipé.Le délai de livraison spécifique dépend des articles et de la quantité de votre commande.Contactez nous s'il vous plait

Q : Qu'en est-il des conditions de paiement ?
A: nous acceptons également T/T Western Union, Paypal, etc.

Q : Qu'en est-il des certificats ?
R : ISO 9001, CE, TUV, UL, ROHS, ENEC, REACH, etc.
