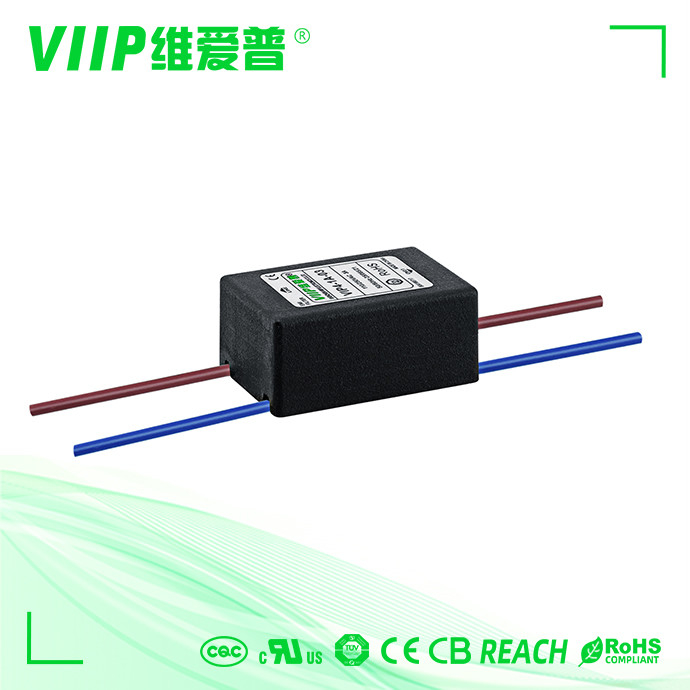

Name: ligne Emi Filter à C.A. d'EMI Suppression Filter 30-100dB de l'étape 30A un
Brand: Shenzhen VIIP Electronics Co., Ltd.
SKU: VIP4-1B-30
Price: 14.05 USD
Availability: InStock

Nom De Marque:	VIIP
Numéro De Modèle:	VIP4-1B-30
Nombre De Pièces:	Négociable
Prix:	Négociable
Détails De L'emballage:	333318
Conditions De Paiement:	T/T, union occidentale

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

CE TUV UL ROHS REACH

Courant nominal:

30A

Taper:

Filtre de suppression EMI

Certification:

CE ROHS

Ligne à ligne:

1450 VCC

Application:

Équipements électroniques

Type d'emballage:

Montage en surface

Capacité d'approvisionnement:

2000 PCs d'ici 10-15 jours

Mettre en évidence:

30A un étape EMI Suppression Filter

ligne Emi Filter à C.A. 100dB

30A EMI Suppression Filter 30dB

Description du produit

30 ampères EMI Suppression Filter, filtre de perturbation électromagnétique

Détail rapide :

Point d'origine	La Chine
Number modèle	VIP4-1B-30
Impédance d'entrée	50Ω
Perte par insertion	30-100dB
Entre phases	1760VDC
Fréquence centrale nominale	150KHZ~30MHZ
Certificat	ISO9001 cUL TUV de la CE ROHS
Fréquence d'opération	50/60HZ
Température ambiante	25 / 085/21

Filtres d'un mode communs d'étape avec l'excellent affect. Filtres d'usage universel à C.A. avec la bonne représentation d'atténuation à la plage de fréquence 150khz-30Mhz

Tabule du filtre d'IEM monophasé :

Numéro de la pièce.	Actuel évalué [A]	250VAC/50Hz @ 20C Courant de fuite [mA]	Dimensions physiques	Schémas électriques	Terminaux			Poids [g]
Numéro de la pièce.	Actuel évalué [A]	250VAC/50Hz @ 20C Courant de fuite [mA]	Dimensions physiques	Schémas électriques	vis	TB	fils	Poids [g]
VIP4-1A-01	1A	<0>	Figue 1	Figue 1	- - -	- - -	0	65
VIP4-1A-03	3A	<0>	Figue 1	Figue 1	- - -	- - -	0	65
VIP4-1A-06	6A	<0>	Figue 1	Figue 1	- - -	- - -	0	65
VIP4-1A-10	10A	<0>	Figue 2	Figue 1	- - -	0	- - -	75
VIP4-1B-06	6A	<1>	Figue 3/Fig4	Figue 2	M4	0	- - -	140
VIP4-1B-10	10A	<1>	Figue 3/Fig4	Figue 2	M4	0	- - -	170
VIP4-1B-20	20A	<1>	Figue 3/Fig4	Figue 2	M4	0	- - -	170
VIP4-1B-30	30A	<1>	Figue 5	Figue 2	M6	- - -	- - -	320
VIP4-1B-50	50A	<2>	Figue 5	Figue 2	M6	- - -	- - -	600
VIP4-1B-100	100A	<2>	Figue 5	Figue 2	M8	- - -	- - -	1380
VIP4-1B-150	150A	<2>	Figue 5	Figue 2	M10	- - -	- - -	1900
VIP4-1B-200	200A	<2>	Figue 5	Figue 2	M10	- - -	- - -	1900

Schéma électrique :

ligne Emi Filter à C.A. d'EMI Suppression Filter 30-100dB de l'étape 30A un 0

Dimension mécanique (unité : millimètre)

			B	C	D	E	F	G	H		K	L	M	N	p	Q
VIP4-1B		51	51	29	73	---	73	63	---	Φ4.5	25	10	22	---	15,5	6.3*0.8
	6A								---
		51	51	29	86	---	86	63	---	Φ4.5	25	10	9	3,4	15,5	M4
									---
		51	51	29	73	---	73	63	---	Φ4.5	25	10	22	---	15,5	6.3*0.8
	10A								---
		51	51	29	86	---	86	63	---	Φ4.5	25	10	22	3,4	15,5	M4
									---
		51	51	29	73	---	73	63	---	Φ4.5	25	10	22	---	15,5	6.3*0.8
	20A
		51	51	29	84	---	84	63	---	Φ4.5	25	20	8,5	2,5	---	M4

	30A	63	51	38	85	---	104	75	---	Φ5.0	25	25	9	3,8	---	M6

	50A	96	80	42	---	105	137	50	95	Φ4.0	6	42	20	20	3,4	M6

	100A	120	100	50		130	184	80	115	Φ4.0	6	66	28	10	9	M8

	150A	150	105	60		135	214	90	120	Φ4.0	6	50	35	15	4,8	M10

	200A	150	105	60		135	213	90	120	Φ4.0	6	50	35	15	4,4	M10

Tolérances		±1	±1	土 1	土 1	±1	±1	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5

Applications :

1. Matériel électrique et électronique

2. Matériel médical

3. Équipement de la télématique

4. Équipement de bureautique

Les étiquettes:

Détails Des Produits
