Détails sur le produit:
|
| nom du produit: | FILTRES EMI AC 3 PHASES | Tension nominale: | 110/250 VCA |
|---|---|---|---|
| Courant nominal: | 10A | MOQ: | 5 pièces |
| Taper: | Filtre CEM | Certification: | CE ROHS |
| Surligner: | Filtre d'ODM EMC d'OEM avec la vis,phase du filtre de 380V 440V 3,ODM d'OEM 3 filtres de la phase EMC |
||

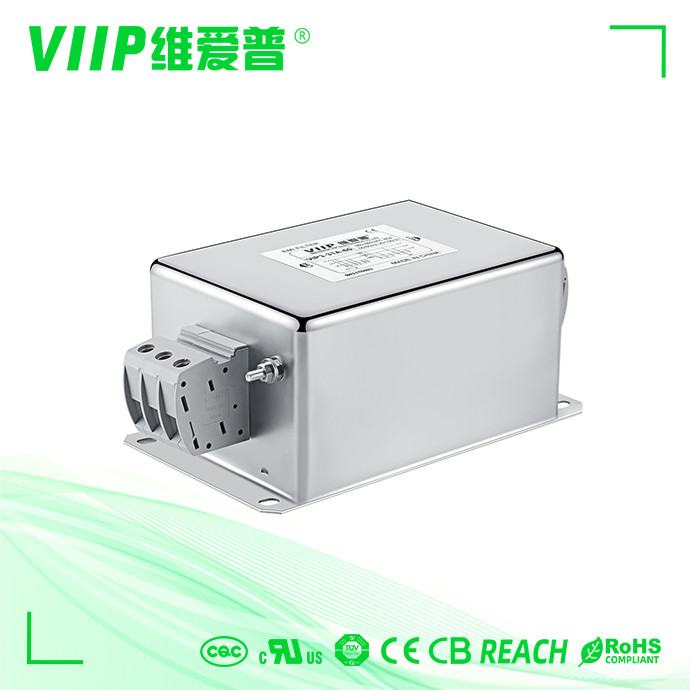

la phase EMI Filter Low Pass Noise EMC de 380V 440V 3 filtrent avec l'automation de production de vis
Description :
1, courants évalués de 0,5 à 2000A
2, représentation élevée d'atténuation jusqu'à 30 mégahertz
3, estimation 440VAC de tension pour l'acceptation mondiale
4, approbations : CE, ROHS
Spécifications :
| Article | 3 phase EMI Filter |
| Modèle | 3 phase EMI Filter - série VIP3 |
| Original de pays | La Chine |
| Type de paquet | Bâti extérieur |
| Fréquence fonctionnante nominale | 150K-30MHZ |
| Perte par insertion | 60~90dB |
| Impédance d'entrée | 50Ω |
| Tension évaluée | 380V/440V |
| Actuel | 10A |
| La température fonctionnante | 40°C |
| La température | 25 / 085/21 |
| Fréquence d'opération | 50/60HZ |
| Entre phases | 2250VDC |
| Ligne à rectifier | 2700VDC |
| 110VAC/60HZ 1.4mA | |
| MOQ | 5pcs |
| Port | Shenzhen |
| Délai d'exécution | jour de la semaine 3~15 pour EMI Filter passe-bas |
Caractéristiques :
| Numéro de la pièce. | Actuel évalué [A] | 250VAC/50Hz @ 20C Courant de fuite [mA] |
Dimensions physiques | Schémas électriques | Terminaux | Poids [g] |
| VIP3-31A-06 | 6A | <2> | Figue 1 | Figue 1 | M4 | 380 |
| VIP3-31A-10 | 10A | <2> | Figue 1 | Figue 1 | M4 | 510 |
| VIP3-31A-20 | 20A | <2> | Figue 1 | Figue 1 | M4 | 600 |
| VIP3-31A-30 | 30A | <2> | Figue 1 | Figue 1 | M6 | 640 |
| VIP3-31A-40 | 40A | <2> | Figue 1 | Figue 1 | M6 | 640 |
| VIP3-31A-50 | 50A | <3> | Figue 2 | Figue 1 | M6 | 1000 |
| VIP3-31A-80 | 80A | <7> | Figue 2 | Figue 1 | M8 | 3000 |
| VIP3-31A-100 | 100A | <7> | Figue 2 | Figue 1 | M8 | 3000 |
| VIP3-31A-150 | 150A | <7> | Figue 2 | Figue 1 | M10 | 3200 |
| VIP3-31A-200 | 200A | <7> | Figue 2 | Figue 1 | M10 | 3200 |
Schéma électrique :
Dimension mécanique (unité : millimètre)
| B | C | E | F | G | H | Je | J | K | L | M | N | p | Q | ||
| 6A | 72 | 65 | 38 | 85 | 106 | 45 | 75 | Φ4.0 | 6 | 40 | 26 | 12 | 42 | 22 5 | M4 |
| 10A | 72 | 65 | 38 | 85 | 106 | 45 | 75 | Φ4.0 | 6 | 40 | 26 | 12 | 42 | 22 5 | M4 |
| 20A | 72 | 65 | 38 | 85 | 104 | 45 | 75 | Φ4.0 | 6 | 40 | 26 | 12 | 3 3 | 22 5 | M4 |
| 30A | 96 | 80 | 42 | 105 | 137 | 50 | 95 | Φ4.0 | 6 | 42 | 26 | 9 | 3 6 | 29 5 | M6 |
| 40A | 96 | 80 | 42 | 105 | 137 | 50 | 95 | Φ4.0 | 6 | 42 | 26 | 9 | 36 | 29 5 | M6 |
| 50A | 120 | 100 | 50 | 130 | 160 | 60 | 115 | Φ4.0 | 6 | 50 | 28 | 10 | 3 1 | 25 | M6 |
| 80A | 200 | 127 | 80 | 170 | 264 | 116 | 150 | Φ6 0 | 9 | 70 | 50 | 20 | 9 | 46 | M8 |
| 100A | 200 | 127 | 80 | 170 | 264 | 116 | 150 | Φ6 0 | 9 | 70 | 50 | 20 | 9 | 46 | M8 |
| 150A | 200 | 127 | 80 | 170 | 264 | 116 | 150 | Φ6 0 | 9 | 70 | 50 | 20 | 48 | 46 | M10 |
| 200A | 200 | 127 | 80 | 170 | 263 | 116 | 150 | Φ6 0 | 9 | 70 | 50 | 20 | 44 | 46 | M10 |
| tolérance | 士 1 | ±1 | ±1 | 土 1 | 士 1 | 士 0 5 | 士 0 5 | 士 0 5 | 土 0 5 | 士 0 5 | 土 0 5 | 士 0 5 | 士 0 5 | ±0 5 |
Applications :
comme la machine d'impression
machine à emballer
équipement de textile
climatiseur d'industrie
UPS
matériel médical
