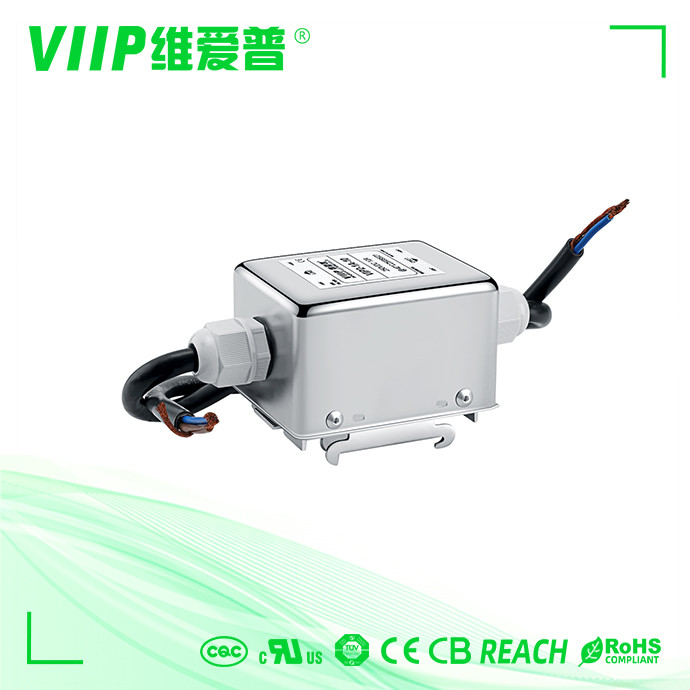

C.C EMI Filters 50A 2250VDC 150Khz-30Mhz d'alimentation d'énergie de commutateur

Nom De Marque:	VIIP
Numéro De Modèle:	VIP2-1B-50
Nombre De Pièces:	100 PCs
Prix:	Négociable
Détails De L'emballage:	333318
Conditions De Paiement:	T/T, union occidentale

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

CE TUV UL ROHS REACH

Fonction de transfert:

FILTRE EMI CC

Tension nominale:

0-250 VCC

Courant:

Application:

Équipement CC

Capacité d'approvisionnement:

2000 PCs d'ici 10-15 jours

Mettre en évidence:

Filtre d'approvisionnement d'alimentation CC 2250VDC

C.C EMI Filters 50A 2250VDC

30Mhz C.C EMI Filters 50A

Description du produit

Commutateur d'alimentation DC filtre de bruit de ligne d'alimentation filtre emi 50A

Détail rapide :

Numéro de modèle	VIP2-1B-50
Lieu d'origine	Chine
Fonction de transfert	Passe-bas
Tension d'essai	CC
Cas	Étui métallique
Application	commutateur d'alimentation, échange SPC et autre appareil électrique à courant continu

La description

Filtres CC à usage général avec de bonnes performances d'atténuation dans la plage de fréquences 150Khz-30Mhz

NUMÉRO DE PIÈCE : VIP2-1B-50

LES CARACTÉRISTIQUES:

(1) TENSION NOMINALE.................................................. 0-380 VCC

(2) COURANT NOMINAL : ................................................

À 380 V CC ..... 50 A RMS Max.

(3) FRÉQUENCE DE FONCTIONNEMENT : 0-400 Hz

(4) ÉVALUATION HIPOT (POUR UNE MINUTE)

A LIGNE À LA TERRE 2250 VDC

B.LIGNE À LIGNE ....... 500VDC

(5) IR : 100 M ohms à 500 VCC TOUTE ENTRÉE OU SORTIE À LA TERRE

(6) GAMME DE TEMPÉRATURE : -25"C -+85"C

Caractéristiques:

Numéro de pièce	Courant nominal [A]	dimensions physiques	Schémas électriques	Terminaux			Poids [g]
VIP2-2A-01	1A	Fig. 1	Fig. 1	- - -	- - -	0	95
VIP2-2A-03	3A	Fig. 1	Fig. 1	- - -	- - -	0	95
VIP2-2A-06	6A	Fig.1/Fig.2	Fig. 1	- - -	0	0	95/175
VIP2-2A-10	10A	Figure 2	Fig. 1	- - -	0	- - -	175
VIP2-2B-20	20A	Fig.3	Fig.2	M4	- - -	- - -	320
VIP2-2B-30	30	Fig.3	Fig.2	M6	- - -	- - -	320
VIP2-2B-50	50	Fig.4	Fig.2	M6	- - -	- - -	1400
VIP2-2B-100	100A	Fig.4	Fig.2	M8	- - -	- - -	2000

Terminal:

C.C EMI Filters 50A 2250VDC 150Khz-30Mhz d'alimentation d'énergie de commutateur 0

Tension nominale	0-250 VCC		Courant nominal : IR		0.5A-300A
Tension d'essai	CC		Catégorie climatique		25/085/21 (-25°C/+85°C Essai de chaleur humide pendant 21 jours)

Schémas électriques

C.C EMI Filters 50A 2250VDC 150Khz-30Mhz d'alimentation d'énergie de commutateur 1

Dimension mécanique (unité : mm)

C.C EMI Filters 50A 2250VDC 150Khz-30Mhz d'alimentation d'énergie de commutateur 2

	UN	B	C	ré	E	F	g	H	je	J	K	L	M	N	Q
1A	51	33	29	70	--	351	60	--	Φ4.5	--	20	9	19	--	--

3A	51	33	29	70	--	351	60	--	Φ4.5	--	20	9	19	--	--

	51	33	29	70	--	351	60	--	Φ4.5	--	20	9	19	--	--
6A
	51	51	29	73		73	63		Φ4.5	--	25	dix	22	15.5	6 3*0 8

10A	51	51	29	73	--	73	63	--	Φ4.5	--	25	dix	22	15.5

20A	73	56	45	97	--	105	87	--	Φ4.8	--	24	28,5	12	3.3	M4

30A	73	56	45	97	--	114	87	--	Φ4.8	--	24	28,5	12	3.6	M6

50A	150	105	60	--	135	190	90	120	Φ4.0	6	50	35	15	3.1	M6

100A	200	127	80	--	170	264	116	150	Φ6.0	9	70	50	30	9	M8

tolérance	土1	土1	土1	士1	土1	土1	±1	土0 5	士1	±1	土 0 5	土0 5	士0 5		士0 5

Applications:

commutateur d'alimentation, échange SPC et autre appareil électrique à courant continu

C.C EMI Filters 50A 2250VDC 150Khz-30Mhz d'alimentation d'énergie de commutateur 3
