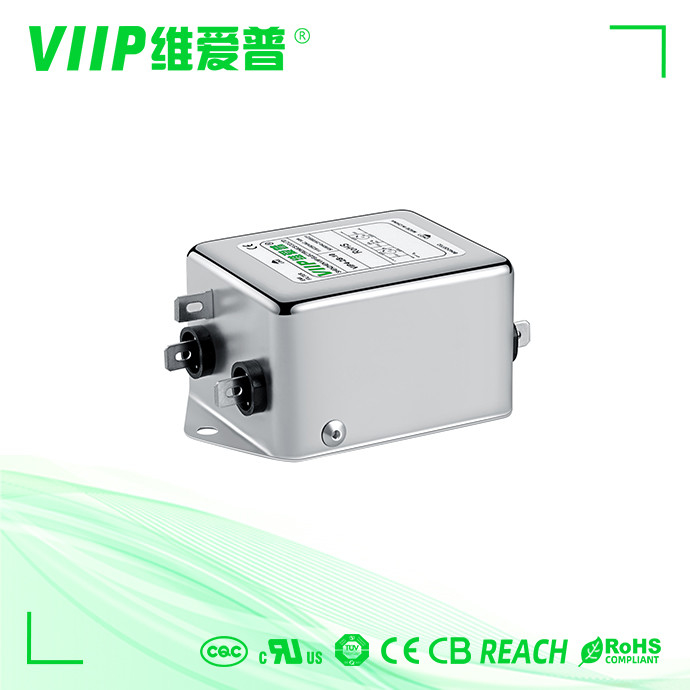

Name: C.A. à deux étages EMI Filter 20A monophasé
Brand: Shenzhen VIIP Electronics Co., Ltd.
SKU: VIP4-1B-20
Price: 14.05 USD
Availability: InStock

Nom De Marque:	VIIP
Numéro De Modèle:	VIP4-1B-20
Nombre De Pièces:	Négociable
Prix:	Négociable
Détails De L'emballage:	333318
Conditions De Paiement:	T/T, union occidentale

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

CE TUV UL ROHS REACH

Courant nominal:

20A

Taper:

Filtre CEM

Tension nominale:

110/250 VCA

Fonction de transfert:

Filtre EMI CA

Fréquence centrale nominale:

150KHz~30MHz

Certification:

CE ROHS

Capacité d'approvisionnement:

2000 PCs d'ici 10-15 jours

Mettre en évidence:

C.A. à deux étages EMI Filter 20A

C.A. EMI Filter 20A monophasé

Monophasé à deux étages EMI Filter

Description du produit

Filtre EMI monophasé à deux étages avec des performances améliorées pour le système de sécurité des alarmes 20A

Détail rapide :

Article	Filtre EMI de ligne électrique
Modèle	VIP4-1B-20
Fonction de transfert	Passe-bas
Type d'emballage	Montage en surface
Fréquence centrale nominale	150K-30MHZ
Perte d'insertion	60 ~ 90dB
Impédance d'entrée	50Ω
Tension nominale	110V/250V
Courant nominal	0.5~300A
Température ambiante	40°C

Filtres de ligne d'alimentation CA monophasés à usage général, faciles à installer, disponibles pour les petits équipements électroniques et les instruments de mesure

Caractéristiquespour filtres EMI monophasés:

Filtres AC à usage général avec une bonne plage de fréquences d'atténuation 150KHz-30MHz

Les séries VIP4 -1A et VIP4 -1B sont des filtres en mode commun à un étage avec presque la même flotte de filtrage, seulement un courant légèrement différent

Structure compacte, rapport performance-coût élevé, facile à installer, sûr et fiable

Des versions haute tension supérieures à 380 VAC sont également disponibles

tabule

Numéro de pièce	Courant nominal [A]	250 VAC/50 Hz à 20 C Courant de fuite [mA]	dimensions physiques	Schémas électriques	Terminaux			Poids [g]
Numéro de pièce	Courant nominal [A]	250 VAC/50 Hz à 20 C Courant de fuite [mA]	dimensions physiques	Schémas électriques	vis	bornier	fils	Poids [g]
VIP1-1A-01	1A	<0.5mA	Fig. 1	Fig. 1	- - -	- - -	0	65
VIP1-1A-03	3A	<0.5mA	Fig. 1	Fig. 1	- - -	- - -	0	65
VIP1-1A-06	6A	<0.5mA	Fig. 1	Fig. 1	- - -	- - -	0	65
VIP1-1A-10	10A	<0.5mA	Figure 2	Fig. 1	- - -	0	- - -	75
VIP4-1B-06	6A	<1.0mA	Fig3/Fig4	Figure 2	M4	0	- - -	140
VIP4-1B-10	10A	<1.0mA	Fig3/Fig4	Figure 2	M4	0	- - -	170
VIP4-1B-20	20A	<1.0mA	Fig3/Fig4	Figure 2	M4	0	- - -	170
VIP4-1B-30	30A	<1.0mA	Figure 5	Figure 2	M6	- - -	- - -	320
VIP4-1B-50	SOA	<2.0mA	Figure 5	Figure 2	M6	- - -	- - -	600
VIP4-1B-100	100A	<2.0mA	Figure 5	Figure 2	M8	- - -	- - -	1380
VIP4-1B-150	150A	<2.0mA	Figure 5	Figure 2	M10	- - -	- - -	1900
VIP4-1B-200	200A	<2.0mA	Figure 5	Figure 2	M10	- - -	- - -	1900

Applications:

Ménage blanc

Maison intelligente

Borne intelligente

Source de courant

Puissance & énergie

Équipement électrique et électronique

Biens de consommation

dispositif médical

équipement datacom

Échantillon

Frais de l'échantillon : Négocier

Temps d'échantillon : 3~5 jours

Paiement

---Conditions de paiement : Western Union, T/T

--- N'oubliez pas de laisser les bonnes coordonnées pour la livraison.

Les étiquettes:

C.A. EMI Filter de bloc de Termilar

Filtre passe-bas 20A d'atténuation

mode commun et filtre de mode différentiel
